汽水混合加熱器，是我公司在比較多種加熱器之特點的基礎上，研發的新型加熱器，主要用于生熱水及其它生產，生活用水系統中。其特點如下：

　　1，熱效率高，蒸汽利用率近100%；

　　2，熱源蒸汽直接進入水箱，可省卻熱水用泵房設備，節省投資；

　　3、水、汽分開控制，故水箱內剩余冷水可重復加熱，控溫方便；

　　4、 與花管式等老式加熱器比較，噪音振動大大降低。

二、結構及工作原理

　　１、結構

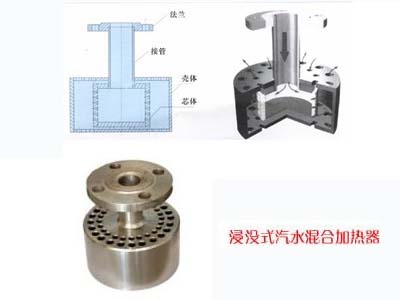

　　如圖所示，浸沒式加熱器山芯體、殼體、 接管和法蘭四部分構成。芯體材質為鑄鋼，表面鍍鉻，其他部分均為不銹鋼精加工面成。

　　①進入芯體的蒸汽，沿側壁斜向小孔高速噴出，其動能為水吸收，推動水沿芯體邊緣切線方向流動，以較大角度與殼體內壁接觸，受殼體阻攔面旋轉。由于殼體容積設汁合理，水流旋轉速度適宜且穩定。

　　②旋轉水流不僅能更好地吸收蒸汽動能，消除噪聲，也將蒸汽流沖散形成大量的微小汽水單元組合體，這種小體積的組合體混合時產生的噪聲很低。實際檢測，整個加熱器的噪聲約為50dB(A)。

　　③旋轉熱水流受其身離心的作用趨向殼體內壁，受擠壓后從殼體上、下板外孔以一定的角速甩出，能推動附近乃致整個水箱中的水旋轉，使水溫趨于一致，

　　④熱水從殼體上、下板外孔甩山后在殼體內形成負壓，加熱器外冷水沿殼體上、下板內孔吸入殼體內。

　　⑤如此循環將水箱中的水加熱升溫。

汽水混合加熱器樣本圖

三、技術參數 項　　目 QST—25 QST—32 QST—40 QST—50 QST—65 蒸汽耗量kg/h 熱水 產量kg/h 蒸汽耗量kg/h 熱水 產量kg/h 蒸汽耗量kg/h 熱水 產量kg/h 蒸汽耗量kg/h 熱水 產量kg/h 蒸汽耗量kg/h 熱水 產量kg/h 蒸汽壓力MPa 0.1 152 1766 245 2846 368 4275 484 5623 563 6541 0.2 210 2460 318 3724 452 5294 576 6746 672 7876 0.3 263 3099 380 4478 527 6210 659 7766 769 9062 0.4 304 3594 431 5095 589 6963 730 8630 861 10179

四、外形尺寸 型號 QST—25 QST—32 QST—40 QST—50 QST—65 公稱直徑 DN25 DN32 DN40 DN50 DN65 外 形 參 數 mm A 220 220 220 220 240 B 98 98 110 110 120 D 192 217 217 273 273 c 100 120 130 140 160

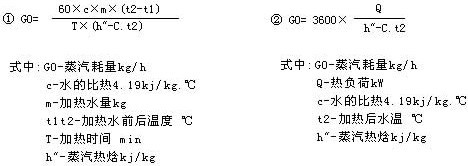

五、設計　 　　QST型加熱器有一定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選取用一臺或多臺加熱器。 由于加熱器帶動周圍水的能力有一定限度，一般情況下，可考慮8立方左右設一臺加熱器，以使水箱中的水能均勻被加熱。

六、安裝與使用 　　QST型加熱器為法蘭接口，安裝簡單 　　1、加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置； 　　2、加熱器底部距水箱底部400mm以內； 　　3、引入水箱中的蒸汽管應首先固定，不應有松動現象； 　　4、蒸汽管道上須就近安裝止回閥，防止發生水流倒流事故； 　　5、蒸汽管道上還應裝過濾器及相關閥門； 　　6、視水質情況對加熱器進行清洗。
